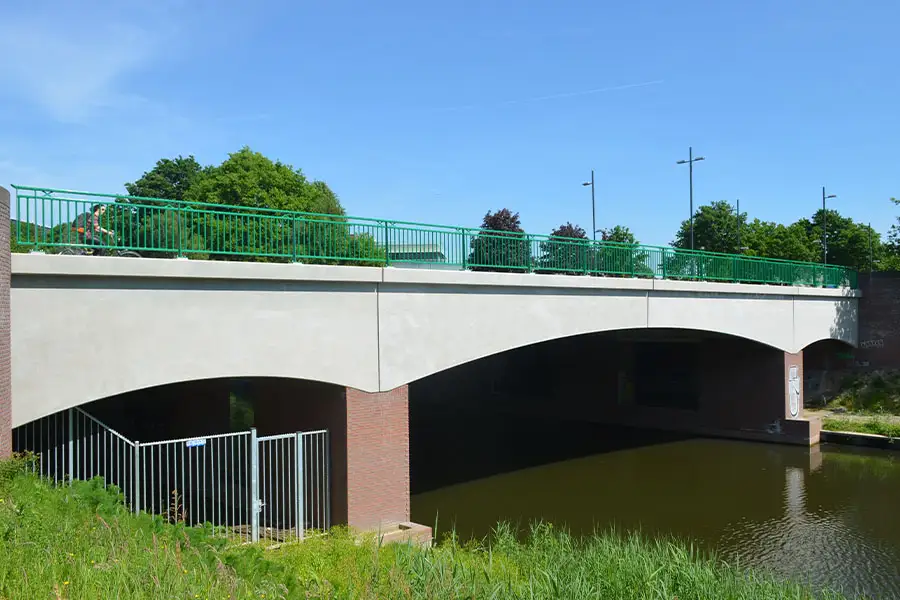

Zeelsterbrug
- Eindhoven - Nederland
FDN heeft slanke borstweringselementen van hogesterktebeton (HSB) ontworpen en berekend voor de Zeelsterbrug in Eindhoven. De brug is herbouwd vanwege onvoldoende draagvermogen, waarbij het innovatieve gebruik van HSB door FDN de creatie van zeer lichte maar duurzame borstweringselementen mogelijk maakte. Met hun elegante vorm en geavanceerd materiaalgebruik weerspiegelen deze elementen de perfecte balans tussen kracht, efficiëntie en design.
Projectbeschrijving

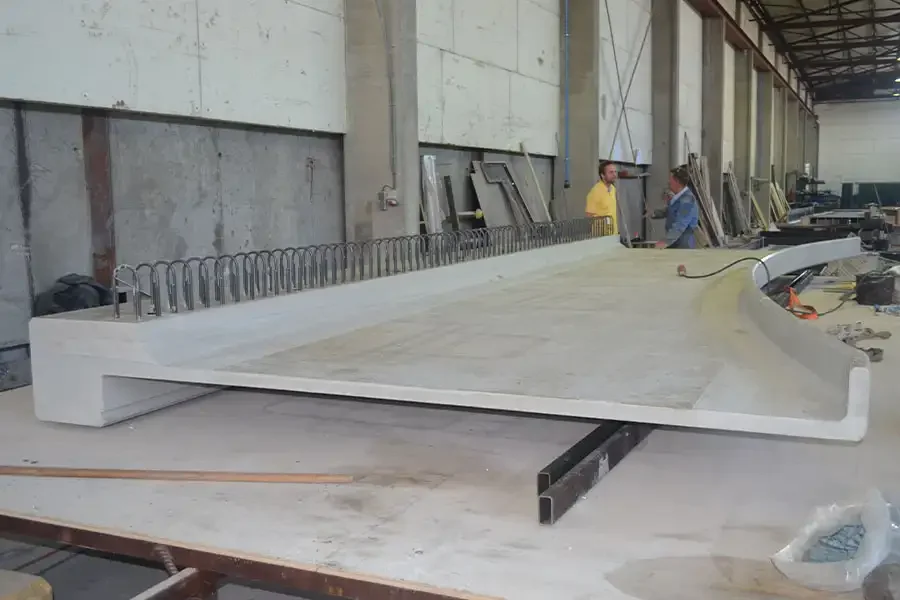

Voor de reconstructie van de Zeelsterbrug heeft FDN borstweringselementen ontwikkeld met een lengte tot 11 meter en een hoogte van 3 meter. Deze elementen hebben een kenmerkende, complexe geometrie die naadloos aansluit op het architectonisch ontwerp van de brug. Door het gebruik van HPC 130 kon FDN voldoen aan strikte gewichtsbeperkingen, terwijl de structurele integriteit en duurzaamheid behouden bleven.
Uitdagingen van het project
Een van de belangrijkste uitdagingen was de beperkte stijfheid van het bestaande brugdek. Conventionele betonnen randelementen zouden te zwaar zijn geweest, waardoor de draagkracht van de brugbalken zou worden overschreden. De oplossing bestond uit het ontwikkelen van ultralichte elementen met wanden van slechts 50 mm dik. De holle kop, gevuld met polystyreenblokken, verminderde het totale gewicht aanzienlijk zonder concessies te doen aan sterkte of stabiliteit.
Duurzaamheid
Door gebruik te maken van HPC (hogesterktebeton) realiseerde FDN een aanzienlijke vermindering van het materiaalvolume, terwijl de levensduur van de constructie werd verlengd. De hoge sterkte en duurzaamheid van HPC minimaliseren de noodzaak voor onderhoud en vervanging, waardoor de ecologische voetafdruk op de lange termijn wordt verkleind. Het lichtgewicht ontwerp verlaagt bovendien het energieverbruik tijdens transport en installatie, wat aansluit bij de doelstellingen voor duurzaam bouwen.
Innovatie & Technologie
De randelementen van de Zeelsterbrug vertegenwoordigen een doorbraak in lichtgewicht brugontwerp. Het gebruik van HPC 130 maakte een ongekende combinatie van slankheid en sterkte mogelijk. Geavanceerde engineeringtechnieken, precisiegietwerk en een slimme integratie van materialen zoals een kern van polystyreen resulteerden in een oplossing die zowel technisch als esthetisch hoogstaand is. Dit innovatieve ontwerp leverde FDN een nominatie op voor de Nederlandse Betonprijs 2017.
De bijdrage van FDN
FDN was verantwoordelijk voor de volledige engineering en uitvoering van de randelementen. Van constructief ontwerp en materiaaloptimalisatie tot productie en montage: FDN zorgde ervoor dat elk detail voldeed aan de hoogste normen voor prestaties en kwaliteit. Hun expertise in HPC-ontwerp maakte het mogelijk om de grenzen te verleggen van wat constructief en esthetisch haalbaar is.
Partners
FDN werkte nauw samen met de opdrachtgever, aannemers en materiaalspecialisten om een succesvolle realisatie te waarborgen. Dit teamwerk en de gezamenlijke focus op innovatie leidde tot een project dat de verwachtingen op het gebied van ontwerp, prestaties en duurzaamheid niet alleen waarmaakte, maar zelfs overtrof.
Opdrachtgever: Gemeente Eindhoven
Prefab betonelementen: De Jongsbeton, Maarssen
